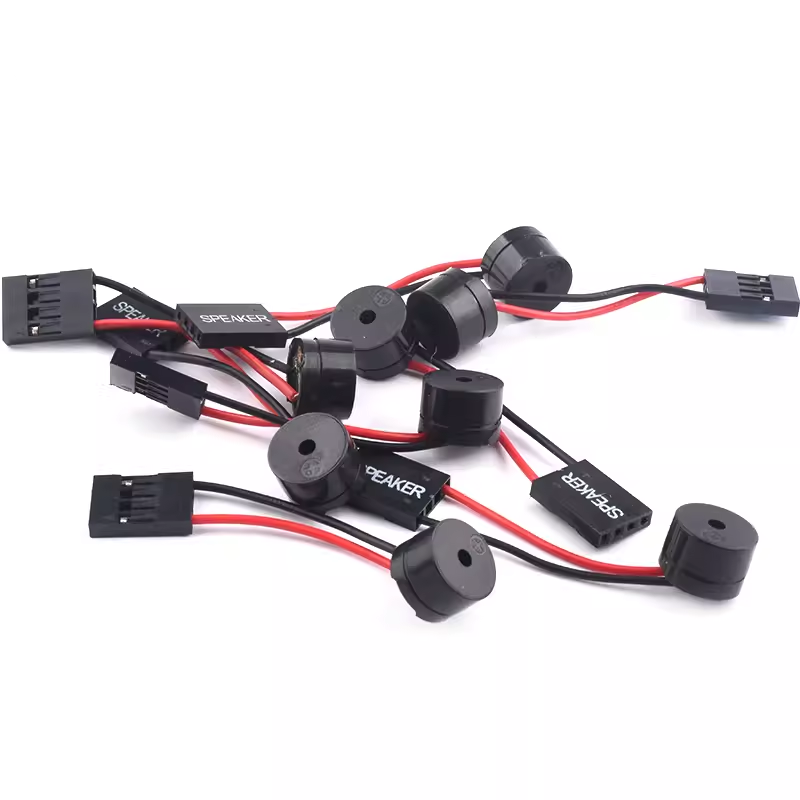

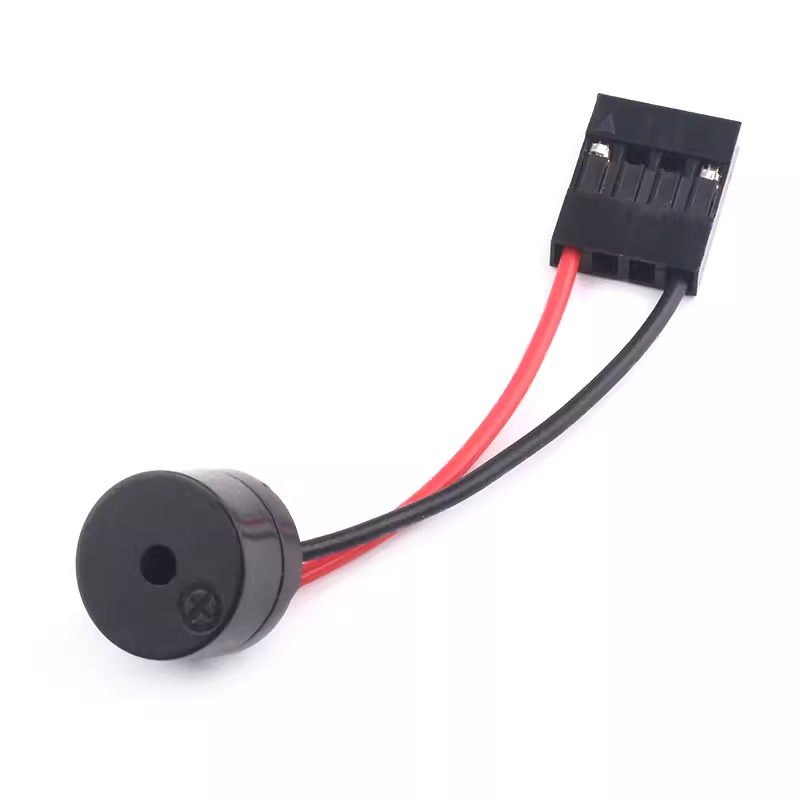

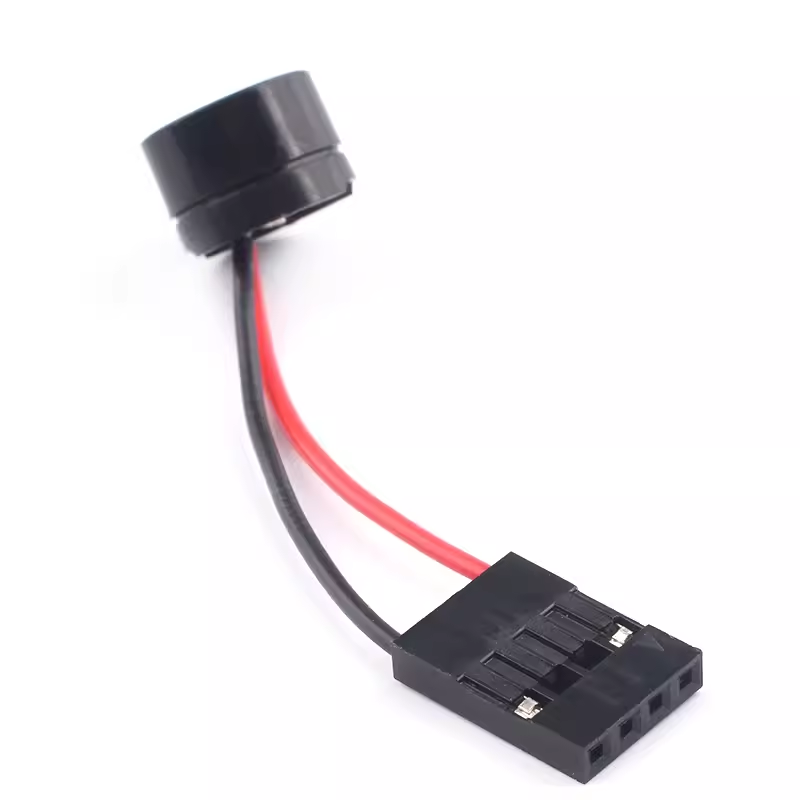

Motherboard kleine Hupe Alarm Motherboard Summer Computergehäuse Summer Lautsprecher

Die Länge der Linie beträgt ca. 4 cm und die Gesamtlänge beträgt ca. 6 cm

Anwendungsbereich: Nach dem Einschalten des Computers hören wir die vertraute Stimme"machst du"Ein Ton zeigt im Allgemeinen an, dass der Computer normal verwendet werden kann. Dieser Ton wird von diesem ausgegeben"Baby".

Die rote Linie ist positiv und die schwarze Linie ist negativ (tatsächlich ist sie weder positiv noch negativ, solange sie an die Lautsprecherschnittstelle angeschlossen ist, kann sie verwendet werden).

Beschreibung des Motherboard-Alarmtons

Die allgemeine Bedeutung des AWARD BIOS-Rings ist:

1 Kurz: Das System startet normal, das hören wir jeden Tag und es zeigt auch an, dass mit der Maschine kein Problem vorliegt.

2 Kurz: Allgemeiner Fehler, bitte rufen Sie das CMOS-Setup auf und setzen Sie die falschen Optionen zurück.

1 lang 1 kurz: RAM- oder Motherboard-Fehler. Versuchen Sie, einen Speicher auszutauschen. Wenn dies nicht möglich ist, müssen Sie das Motherboard ersetzen.

1 lang 2 kurz: Anzeige- oder Grafikkartenfehler.

1 lang 3 kurz: Fehler im Tastaturcontroller, überprüfen Sie das Motherboard.

1 lang 9 kurz: Flash-RAM- oder EPROM-Fehler auf der Hauptplatine, BIOS-Schaden. Versuchen Sie es mit einem Flash-RAM-Block.

Dauerhaftes Klingeln (langer Ton): Die Speicherleiste ist nicht richtig eingesteckt oder beschädigt. Wenn dies immer noch nicht der Fall ist, stecken Sie die Speicherleiste erneut ein, nur um einen Speicher auszutauschen.

Klingelt weiter: Netzteil, Monitor und Grafikkarte sind nicht richtig angeschlossen. Überprüfen Sie alle Stecker.

Wiederholtes kurzes Klingeln: Stromproblem.

Kein Ton, keine Anzeige: Stromproblem.

Die allgemeine Bedeutung des AMI-BIOS-Rings ist:

1. Ein kurzer Ton, Speicheraktualisierung fehlgeschlagen. Der Speicherschaden ist schwerwiegend. Ich fürchte, wir müssen ihn ersetzen.

2. Zwei kurze Töne, Fehler bei der Speicherparitätsprüfung. Gehen Sie dazu zu den CMOS-Einstellungen und deaktivieren Sie die Speicherparitätsoption, indem Sie sie auf Deaktiviert setzen. Im Allgemeinen ist es jedoch gut für die Stabilität von Mikrocomputersystemen, wenn Speicherriegel über Parität verfügen und die Parität in den CMOS-Einstellungen aktiviert ist.

3. Drei kurze Töne, die Prüfung des Basisspeichers des Systems (die ersten 64 KB) ist fehlgeschlagen. Ersetzen Sie den Speicher.

4. Vier kurze Töne, Systemuhrfehler. Reparieren oder ersetzen Sie das Motherboard.

5. Fünf kurze Töne, CPU-Fehler. Aber es muss nicht unbedingt die CPU selbst sein, es kann auch am CPU-Sockel liegen oder woanders liegt ein Problem vor. Wenn diese CPU auf anderen Motherboards normal funktioniert, liegt der Fehler mit Sicherheit am Motherboard.

6. Sechs kurze Töne, Tastatur-Controller-Fehler. Wenn die Tastatur nicht angeschlossen ist, ist das ganz einfach: Stecken Sie das Kabel ein. Wenn die Tastaturverbindung funktioniert, aber ein Fehler auftritt, versuchen Sie es mit einer funktionierenden Tastatur. Andernfalls liegt ein Problem mit dem Tastatur-Steuerchip oder verwandten Teilen vor.

7. Sieben kurze Töne, System-Realmodusfehler, kann nicht in den Schutzmodus wechseln. Dies ist auch der Fehler des Motherboards.

8. Acht kurze Töne, Lese-/Schreibfehler im Videospeicher. Der Speicherchip auf der Grafikkarte ist möglicherweise beschädigt. Wenn der Speicherchip steckbar ist, suchen Sie einfach den defekten Chip und ersetzen Sie ihn, andernfalls muss die Grafikkarte repariert oder ersetzt werden.

9. 9 kurzer Ton, ROM-BIOS-Prüffehler. Versuchen Sie, ein funktionierendes BIOS desselben Typs zu ersetzen. Wenn sich herausstellt, dass mit dem BIOS etwas nicht stimmt, können Sie versuchen, es durch Neuschreiben oder sogar Hotplugging wiederherzustellen.

10. 10 kurze Töne, Fehler beim Lesen/Schreiben des Registers. Es kann nur das Motherboard repariert oder ersetzt werden.

11. 11 Kurzer Ton, Cache-Fehler.

12. Wenn Sie den Piepton nicht hören und die Bildschirmanzeige nicht sehen können, sollten Sie zunächst prüfen, ob das Netzteil angeschlossen ist. Dies wird bei der Wartung oft leicht vernachlässigt und es ist beim Starttest nicht an das Netzteil des Motherboards angeschlossen. Zweitens müssen wir prüfen, ob Teile wie CPU, Speicher usw. fehlen. Ziehen Sie erneut alle fraglichen Karten ab und versuchen Sie es nur mit der Grafikkarte. Suchen Sie schließlich den Jumper zum Löschen (Löschen) der CMOS-Einstellungen des Motherboards, löschen Sie die CMOS-Einstellungen und setzen Sie das BIOS auf den Werkszustand zurück. Wenn das Display oder die Grafikkarte und die Verbindung kein Problem darstellen und CPU und Speicher kein Problem darstellen, kann es nach diesen Schritten nur ein Problem mit dem Motherboard geben, wenn der Computer beim Booten weder ein Display noch einen Klingelton anzeigt.

POENIX BIOS-Alarm (auf dem vorherigen Boss gab es viele POENIX BIOS, aber jetzt wurde es von AWARD übernommen)

Das Kurzsystem startet normal

1 kurz 1 kurz 1 kurz Systemstromversorgung konnte nicht initialisiert werden

1 Kurzschluss 1 Kurzschluss 2 Kurzschluss Motherboard-Fehler

1 Kurzschluss 1 Kurzschluss 3 Kurzschlüsse CMOS oder Zellfehler

1 kurz 1 kurz 4 kurz ROM BIOS-Verifizierungsfehler

1 kurz 2 kurz 1 kurz Systemuhrfehler

1 kurz 2 kurz 2 kurz DMA konnte nicht initialisiert werden

1 kurz 2 kurz 3 kurz DMA-Seitenregisterfehler

1 kurz 3 kurz 1 kurz RAM-Aktualisierungsfehler

1 kurz 3 kurz 2 kurz Grundspeicherfehler

1 kurz 3 kurz 3 kurz grundlegender Speicherfehler

1 kurz 4 kurz 1 kurz Basisspeicher Adresszeilenfehler

1 kurz 4 kurz 2 kurz grundlegender Speicherprüffehler

1 kurz 4 kurz 3 kurz EISA-Sequenzerfehler

1 kurz 4 kurz 4 kurz EISA NMI Mundfehler

2 Kurz 1 Kurz 1 kurz die ersten 64K Grundspeicherfehler

3 Kurz 1 Kurz 1 Kurz DMA-Registerfehler

3 Kurz 1 Kurz 2 Kurz Haupt-DMA-Registerfehler

3 kurz 1 kurz 3 kurz Hauptinterrupt behandelt Registerfehler

3 kurz 1 kurz 4 kurz Slave-Interrupts behandeln Registerfehler

3 kurz 2 kurz 4 kurz Tastatur-Controller-Fehler

3 kurz 1 kurz 3 kurz Hauptinterrupt behandelt Registerfehler

3 kurz 4 kurz 2 kurz Anzeigefehler

3 kurz 4 kurz 3 kurz Taktfehler

4 Kurz 2 Kurz 2 Kurz Abschaltfehler

4 kurz 2 kurz 3 kurz A20 Gate-Fehler

4 kurz 2 kurz 4 kurz Schutzmodus Interruptfehler

4 kurz 3 kurz 1 Kurz Speicherfehler

4 Kurz 3 Kurz 3 Kurz Takt 2 Fehler

4 kurz 3 kurz 4 kurz Taktfehler

4 kurz 4 kurz 1 kurz Serieller Portfehler

4 kurz 4 kurz 2 kurz Parallelport-Fehler

4 kurz 4 kurz 3 kurz digitaler Coprozessorfehler

Der Betriebszustand des Motherboards kann anhand des vom Summer abgegebenen Tons beurteilt werden
